煤矿电力监控系统

7*24小时免费咨询电话

0516-83307999

60秒级人工响应

30分钟内给予技术咨询答复

24小时免费提供方案设计

产品描述

系统介绍:
    煤矿电力监控系统是应用电力自动化技术、计算机技术和信息传输技术,集保护、监测、控制、通信等多种功能于一体的开放式、网络化、单元化、组态化的电力自动化系统。系统采用C/S(客户机/服务器)模式,同时支持WEB浏览及支持B/S模式。该系统对煤矿井上变电站、井下中央变电所、井下采矿区变电所的一次主设备可实现遥测、遥信、遥控、遥调、遥视,对二次设备和辅助设备实现远方控制和管理,并与煤炭安全综合自动化系统通信,实现对电力系统的全面自动化管理。


系统结构:

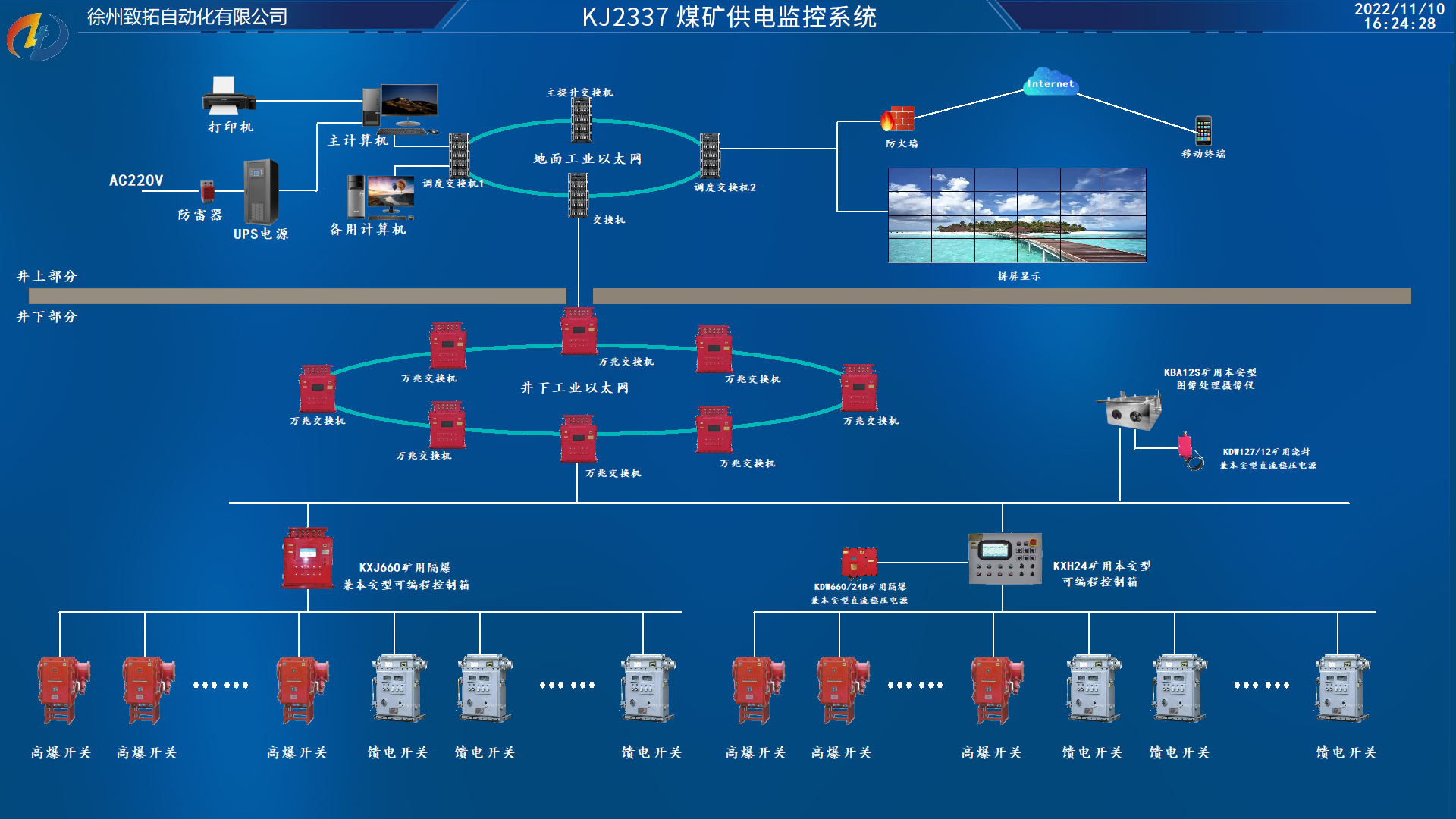

系统基于工业以太环网+现场总线的模式构建,采用智能化的接口设备,既支持工业以太网,也具有标准的485通讯接口。系统主要由地面控制主站、通讯接口、监控分站、数字综保(高压、低压)等组成,可实现快速故障诊断,保证控制的实时性、确定性和可靠性。




系统功能:
系统具有遥测、遥信、遥控、遥调、遥视功能(即“五遥’功能)。

遥测功能:实时监测供电系统的有电压、电流、有功功率、无功功率、功率因数、频率、温度电网绝缘、电磁起动器、馈电开关分/合、有功电量等电力参数。

遥信功能:实时反映开关的分、合闸状态,保护装置动作信号、事件顺序记录(SOE)等。

遥控功能:在监控中心对断路器或接触器的分闸、合闸、复归操作。
遥调功能:在监控中心对开关的保护装置进行保护定值查询、整定修改等。

遥视功能·实现对各个变电所的视频监控,并可将视频信息在存储上保留,以供随时回放。

系统具有电度计量和电能质量分析功能,可进行峰谷能耗分析以及谐波分析。

系统具有设备参数、日志、故障及曲线查询功能系统具有运行报警功能。

系统具有运行报警功能。能动态的显示越限、故障报警,发生开关跳闸或保护动作等事件时,系统能自动调出事故回路所在画面。提示信息的类别包括事故、遥信变位、遥测越限、保护动作、遥控操作、系统运行等。
系统具有故障录波及分析功能。

系统具有爆炸环境下供电、馈电开关及电缆接线盒擅自开盖检修操作或松动前自动报警断电闭锁保护功能。

系统具备报表的制作、显示和打印功能。

系统具备工业以太网通讯接口,可以顺利接入煤矿综合自动化管控平台。

系统具备修改密码、修改用户权限、登录系统等管理功能。


系统特点:

功能强大,易于使用,支持Web浏览。用户可随供电网络变化,进行配电图设计,性能稳定可靠。
具有以太网通讯接口,使用方便,传输速率高,信息量大

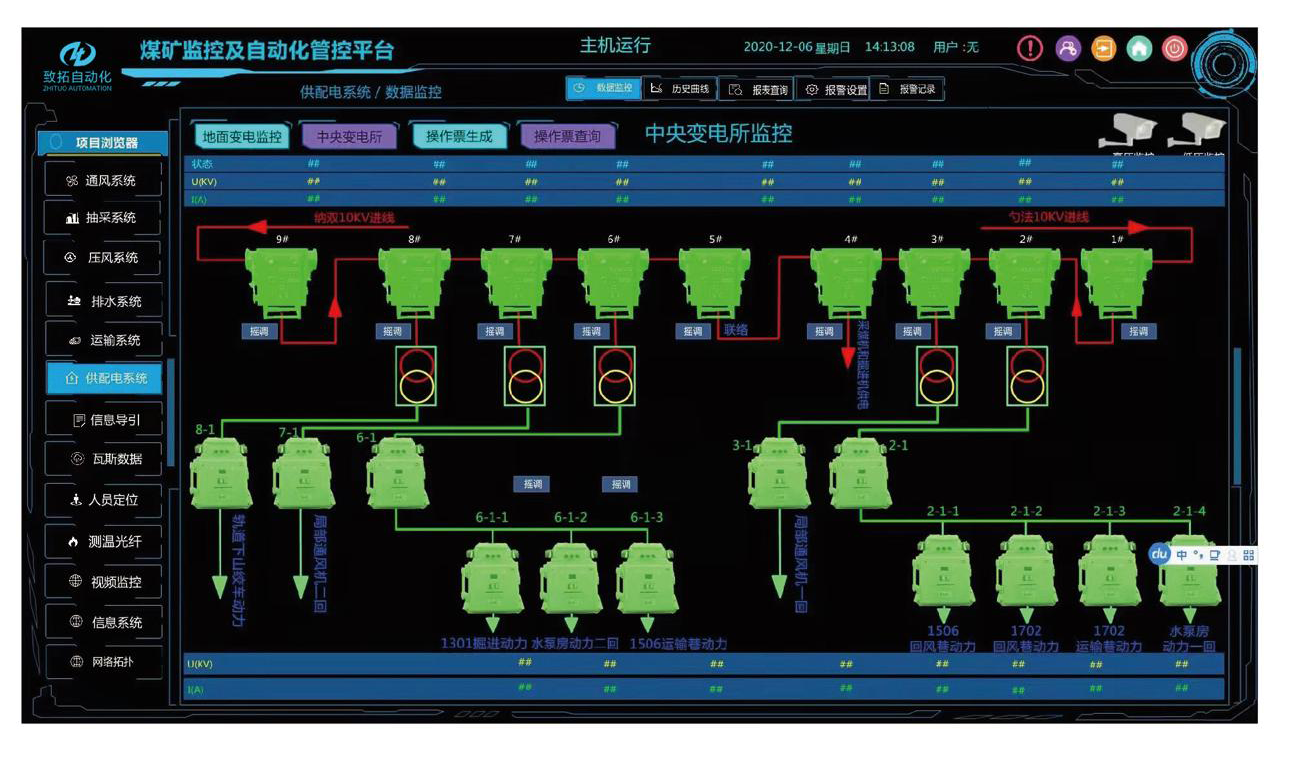

在地面可动态显示井下变电所高压开关的实时运行状态,实施监测故障信息

系统实时性好,监测、控制信息反馈及时、准确。

系统扩展性好,采用树型结构,适应性强,可满足煤矿井下多支路供电网络的要求。
