KJ1081煤矿主通风机监测与一键倒机系统(主通风机不停风倒机系统))

7*24小时免费咨询电话

0516-83307999

60秒级人工响应

30分钟内给予技术咨询答复

24小时免费提供方案设计

产品描述

系统介绍:
       煤矿主通风机监测系统采用总线工业控制系统,集中了工控机、PLC、智能数据采集、计算及控制、数据分析、图形显示、图像监控、网络通讯等先进技术。具有图像显示、运行状态和集中显示各种信息数据、自动记录历史数据、自动生成数据报表、异常报警及保护停机、信息联网、打印等功能,是一套功能全面、可靠性高、通用性强、开放性好的监控系统。该系统具有可靠性高、数据处理速度快、监测精度高、操作方便、维护费用小等优点。

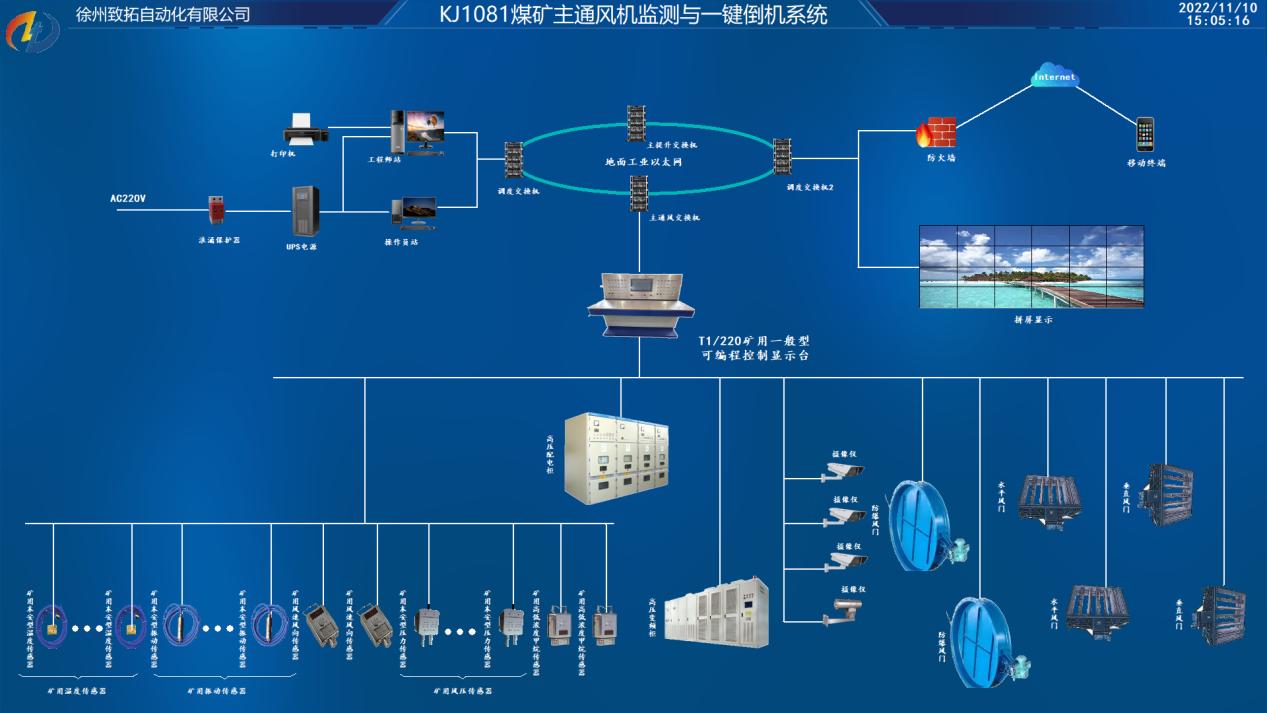

系统组成:
       该系统主要有工控机、上位机组态软件、PLC测控系统、智能数据采集单元、视频监控等部分组成。


系统功能:


系统具备不停风倒机功能。

系统具备自动监测主通风机的运行状态以及相关参数,包括静压、振动、风量、风速、电机电压、电流、功率、电机定子绕组温度、电机轴承温度等。

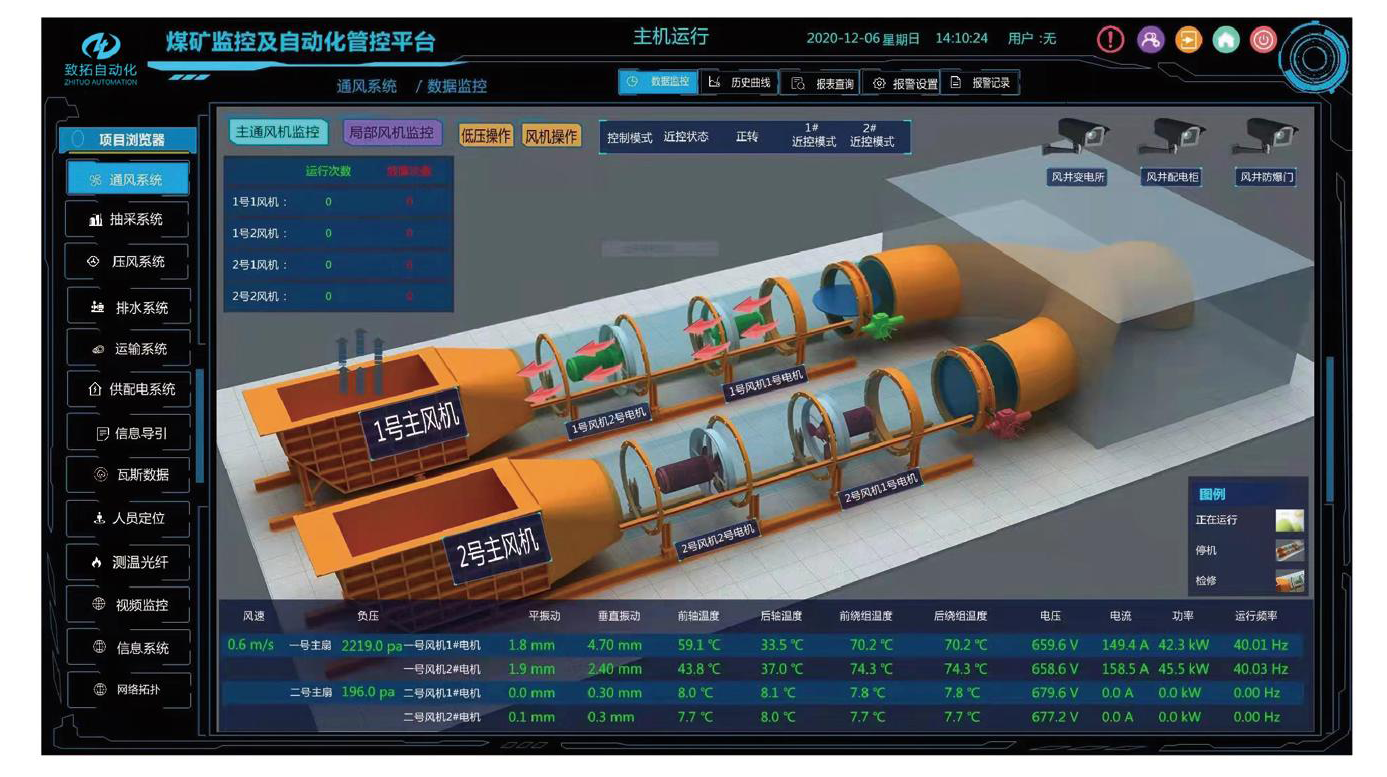

系统具备显示压力曲线、风量曲线、工况运行曲线及效率曲线等功能。

系统具备调度监控中心集中控制功能。能够实现主通风机一键启停和一键倒机运行及反风远程自动控制。智能化控制系统
       系统具备报警以及报警参数设置功能。

系统具备报警信息查询功能及历史数据查询功能。

系统具备现场控制、远程控制、手动控制等多种控制方式,可实现控制设备无人值守系统具备监测风门位置、风机开停状态、反风信号和电机编号等风机运行多种状态信息;自动闭锁控制,保证系统安全。
      系统具备振动数据分析功能,对振动数据实时分析。
      系统配置备用电源。电网停电后,备用电源应当能保证系统连续监控时间不小于2小时。
      系统具备分级用户管理功能。系统具备工业以太网通讯接口,方便接入煤矿综合信息化管控平台。

在控制中心,通过显示器对风机进行24小时图像监视,通过网络视频服务器实现24小时远程图像监视。


系统特点:
系统上位机应用软件采用冗余组态软件系统,使得系统更加安全可靠。
系统PLC测控系统采用双CPU,能够快速准确可靠地完成监测监控功能:测控功能上的网络化、WEB化。
上位机软件具有接收、处理、存储、显示PLC系统上传的现场数据,显示方式多样,生动直观。
软件自动生成各类报表,内容丰富详实;实时曲线、历史曲线绘制。
实时监测各类参数,具有超限报警并记录报警信息的功能。
系统设置了操作权限,只有获得权限的人员才可以操作系统。
支持远程网络浏览和控制。
系统应具备工业以太网通讯接口,方便接入煤矿综合信息化管控平台。
